HG回轉式耙式格柵除污機

概述

回轉耙式格柵為粗格柵，又稱雨水格柵、反撈式格柵，是一種用于清除水體中較大固體懸浮物的大型粗格柵設備，本裝置可以連續自動清除液體中的固體懸浮物，設計合理、結構簡單、運轉安全、可靠、自動化程度高，可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大流量的水處理場所。設備機架結構參照了回轉式格柵除污機的優點采用與眾不同的工作原理，即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作。耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉更加平穩。在設備安裝時釆用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單節約，安裝維修方便。

原理

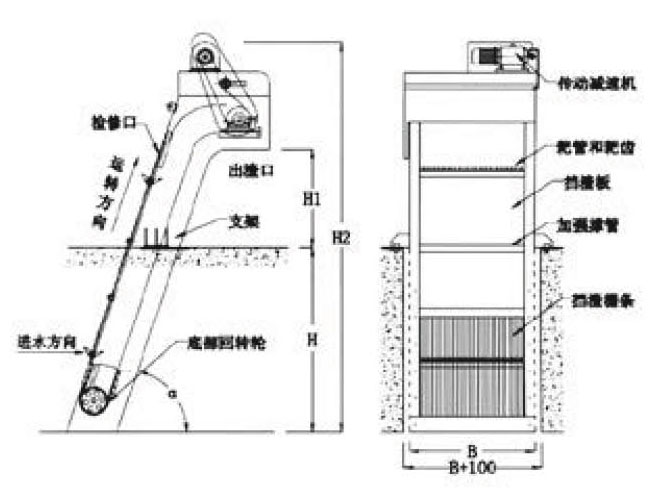

回轉耙式格柵除污機包括機架、驅動裝置、傳動導輪、耙鏈組合及粑齒、擋渣柵條、擋渣板等組成。在電機減速機的驅動下，回轉牽引鏈在迎水面由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上部時，雜物靠自重自行脫落至容器中或輸送機上，把雜物送走。
